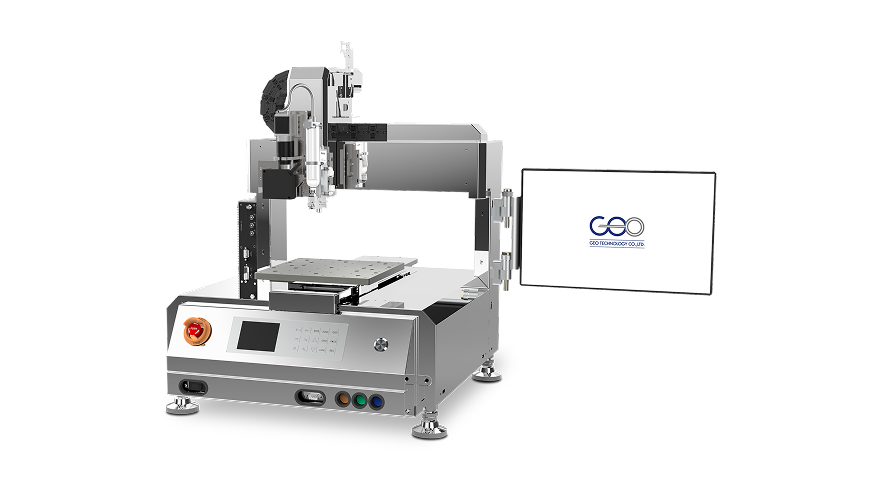

VS-300
클라스-100크린룸용 방진 제품
HOME탁상형 비전 디스펜싱 로봇
클라스-100
크린룸용 방진 제품
VS시리즈 고정밀 비전 디스펜싱 로봇 시스템은 성능, 편의성, 신뢰성등의 측면에서 업계 최고 수준의 제품으로 생산 효율 향상과
안정된 품질을 추구하는 고객의 요구를 충족 시킬 수 있는 제품입니다.
클라스-100
크린룸용 방진 제품
VS시리즈 고정밀 비전 디스펜싱 로봇 시스템은 성능, 편의성, 신뢰성등의 측면에서 업계 최고 수준의 제품으로 생산 효율 향상과 안정된 품질을 추구하는 고객의 요구를 충족 시킬 수 있는 제품입니다.
관련 동영상
특장점
고성능
서버모터와 리드스크류를 사용한 제품으로 시스템 정밀도가 높고, 고속, 고효율에 일관성이 높은 제품입니다.
안정성
반복 위치 정밀도가0.01mm 이하 이며, 자체 개발한 공압 디스펜서 또는 피에조 젯팅디스펜서를 적용하여 유체의 고정밀 토출과 안정적 제어를 실현한 제품입니다.
정밀성
비접촉식 디스펜서는 유체를 250㎛의 선폭이나 직경으로 디스펜싱 가능한 제품입니다.
고지능
지능형 비전인식, 레이저 높이 측정, 노즐 자동보정, 인라인 UV 경화,액체높이 감지등 다양한 지능형 모듈을 선택 할 수 있는 제품입니다.
독창성
독창적인 디스펜싱 프로세스 모듈은 블로우(Blow)와 석션(Suction)이 호환 가능한 방식으로 밸브를 자동 세척 할 수 있으며, 효과적으로 재료의 맺힘 현상을 방지 할 수 있는 제품입니다.
기본구성
옵션항목
· LDS모듈 (Laser Distance Sensor)
· 높이보정 모듈
· 인라인 UV경화 모듈
· 공압식 젯팅 밸브(기본사양, 핫멜트용 접착제용, 혐기성 접착제용)
· 피에조 젯팅 밸브(기본 사양,핫 멜트용,혐기성 접착제용)
· 공압 안정 모듈
· 공압 알람 모듈
· 액체 잔량 검출 기능
옵션항목
· LDS모듈 (Laser Distance Sensor)
· 높이 보정 모듈
· 인라인 UV경화 모듈
· 공압식 젯팅 밸브(기본사양, 핫멜트용 접착제용, 혐기성 접착제용)
· 피에조 젯팅 밸브(기본 사양,핫 멜트용,혐기성 접착제용)
· 공압 안정 모듈
· 공압 알람 모듈
· 액체 잔량 검출 기능
응용사례
· FPC
· CCM
· VCM
· OLED
· MEMS
· IC 코팅
· IC 언더필
· 진동모터
· 리니어 모터
· 지문 인식 센서
SPECIFICATIONS
| Model | VS-300 | |
|---|---|---|
| 구성 | 수직 직교형 | |
| 축수 | 3 | |
| 최대가속도 X축/Y축/Z축(g) | 0.5g/0.5g/0.3g | |
| 작업범위 X축/Y축/Z축(mm) | 260/260/100 | |
| 속도범위(mm/s) | X/Y | 500 |
| Z | 300 | |
| 반복위치정밀도(mm) | X/Y/Z | ±0.01 |
| 비전정밀도 | ±1 pixel | |
| 프레이드 가반하중(kg) | 10 | |
| Z축 가반하중(kg) | 5 | |
| 소비전력(W) | 500 | |
| 구동방식 | AC servo | |
| 전동방식 | Lead screw | |
| 입력방식 | BPC 입력방식 | |
| 비전카메라 해상도 | 130만 화소 | |
| 광원 | LED(Blue or red) | |
| 중량(kg) | 75 | |
| 외형크기(가로X세로X높이)(mm) | 860×630×690 | |
| 입력전압 | 220V AC 50Hz | |
| 작업환경 | 온도 0-40℃ 습도 20-90%(결로방지) | |
