FS-600
캐비넷형 비전 디스펜서 시스템
HOME캐비넷형 비전 디스펜서 시스템
FS시리즈
클라스-100 크린룸용 방진 모델
고정밀, 높은 안전성, 잔여 접착제 자동 세척, 접착제 잔량 자동 측정 및 보정 가능
MES 실시간 도킹으로 토출 안정성을 확보한 고정밀 로봇 디스펜싱 시스템
FS시리즈
클라스-100 크린룸용 방진 모델
고정밀, 높은 안전성, 잔여 접착제 자동 세척, 접착제 잔량 자동 측정 및 보정 가능
MES 실시간 도킹으로 토출 안정성을 확보한 고정밀 로봇 디스펜싱 시스템

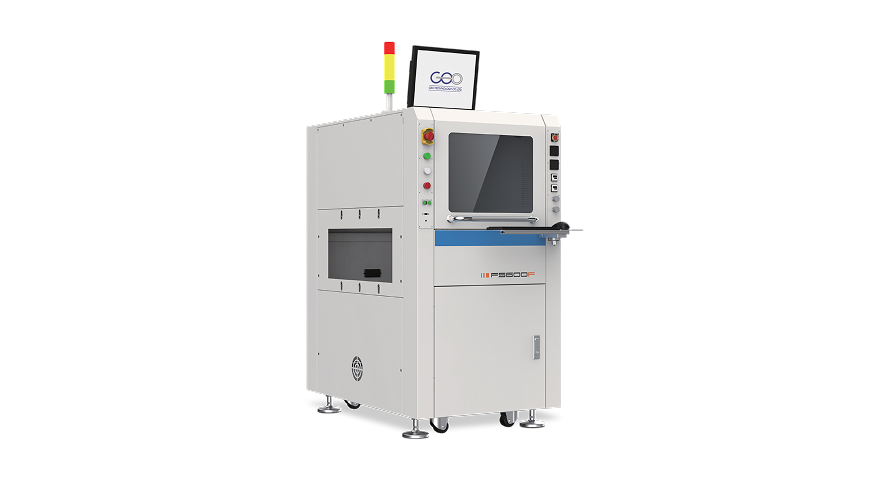

FS600A는 최신 디스펜싱 프로세스 요구 사항을 기반으로 개발된 고속, 고정밀, 전자동 디스펜싱 시스템입니다. 이 장비는 마블 프레임 구조, 선형 모터 구동 시스템 및 피에조 젯팅 밸브 등을 사용합니다. 보다 디테일을 요구하는 디스펜싱 프로세스 및 시스템 안정성 요구 사항을 충족할 수 있습니다.
옵션항목
· 피에조 젯팅 모듈(Piezoelectric Jetting Module)
· 공압 젯팅 모듈(Pneumatic Jetting Module)
· 무게 측정 모듈
· 하부가열 모듈
· 지그 흡수 모듈
· 듀얼 레일
· 자동 로더(Feeding & Unloading) 모듈
옵션항목
· 피에조 젯팅 모듈(piezoelectric jetting module)
· 공압 젯팅 모듈(pneumatic jetting module)
· 무게 측정 모듈
· 하부가열 모듈
· 지그 흡수 모듈
· 듀얼 레일
· 자동 로더(feeding & unloading) 모듈
응용사례
· FPC/PCB
· 반도체 패키징(1st Level Packaging), 언더필(Underfill), 오버필(Overfill), 에지본드(Edge Bonding) 등 공정
· 2차 SMT 공정 언더필(Underfill), 언캡(Encap), 오버필(Overfill) 등 공정
· MEMS 마이크로폰, MEMS 압력센서
· CCM
· 지문인식 모듈
SPECIFICATIONS
| Model | FS-600 |
|---|---|
| 구조 | 캐비닛, 갠트리, 3축 |
| 외관 사이즈（W×D×H） （W/O loading & unloading, FFU） |
770×1200×1450mm |
| 외부 커버 | class-100 dust-free or painted color (Optional) |
| 전력소비 | 2.5KW |
| 도포 범위（W×D） (W/O loading & unloading) |
400×520mm |
| 도포 범위（W×D） (with loading & unloading) |
280×170mm |
| 구동방식 | X/Y：리니어 모터 Z：서보 + 스크류 |
| 반복 위치 정밀도（3sigma） | X/Y：±0.01mm Z：±0.005mm |
| 위치 정밀도（3sigma） | X/Y：±0.02mm Z：±0.01mm |
| 최대 이동 속도 | X/Y：1300mm/s Z：500mm/s |
| 최대 가속도 | X/Y：1.3g Z：0.5g |
| 최대 전송 속도 | 300mm/s |
| 컨베이어 높이 | 890~960mm |
| 컨베이어 넓이 | 35~520mm (Front rail) |
| 컨베이어 전송 하중 | 3kg |
| 최대 지그 두께 | 0.5~9mm |
| 최소 에지 간격 | 4mm |
| 캐리어 최대 가로 | 280mm |
| 캐리어 최대 세로 | 180mm |
| 캐리어 최대 높이 | 180mm |
| 캐리어 방치 수량（max） | 3 boxes (With width of 180mm) |
