FS-800
고시리즈 완전 자동 디스펜싱장비
HOME캐비넷형 비전 디스펜서 시스템
FS시리즈
시리즈 완전 자동 디스펜싱장비

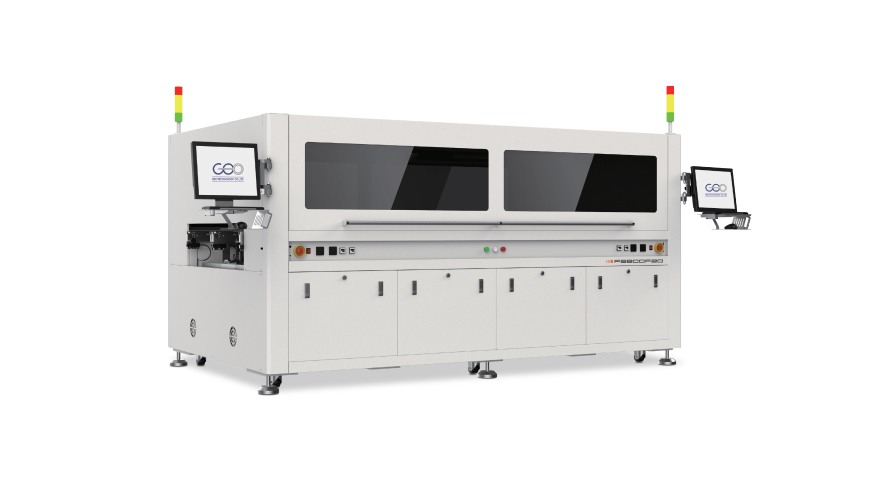

FS800 시리즈 자동 디스펜싱 장비는 신재생 에너지 FPC 산업을 기반으로 개발된 고속, 고정밀, 고효율의 인라인 스프레이 도포 시스템입니다. 다양한 크기의 FPC 작업에 대응할 수 있으며, 최대 2100mm 길이의 기판도 단일 공정으로 처리할 수 있습니다.
듀얼 헤드, 듀얼 밸브, 듀얼 레일 구성으로 CT(Time per Cycle)를 단축할 수 있으며, 경사 회전 모듈을 통해 다양한 작업 환경의 디스펜싱 공정 요구를 충족시킬 수 있습니다.
FS시리즈
시리즈 완전 자동 디스펜싱장비
FS800 시리즈 자동 디스펜싱 장비는 신재생 에너지 FPC 산업을 기반으로 개발된 고속, 고정밀, 고효율의 인라인 스프레이 도포 시스템입니다. 다양한 크기의 FPC 작업에 대응할 수 있으며, 최대 2100mm 길이의 기판도 단일 공정으로 처리할 수 있습니다.
듀얼 헤드, 듀얼 밸브, 듀얼 레일 구성으로 CT(Time per Cycle)를 단축할 수 있으며, 경사 회전 모듈을 통해 다양한 작업 환경의 디스펜싱 공정 요구를 충족시킬 수 있습니다.
고품질 실현, 고속 정밀 도포
광학 눈금 기반 위치 지정과 직선형 전자 구동을 통해 장비의 정밀도와 안정성을 보장합니다.
고품질 실현, 고속 정밀 도포
광학 눈금 기반 위치 지정과 직선형 전자 구동을 통해 장비의 정밀도와 안정성을 보장합니다.
효율 향상
- 듀얼 트랙 시스템으로 기판의 흐름 전환 시간을 절감
- 듀얼 헤드 및 듀얼 밸브 지원으로 동시 도포 또는 비동기 도포 가능
- 대용량 접착제 저장 용기 지원으로 교체 빈도를 줄이고 생산 효율 향상
효율 향상
- 듀얼 트랙 시스템으로 기판의 흐름 전환 시간을 절감
- 듀얼 헤드 및 듀얼 밸브 지원으로 동시 도포 또는 비동기 도포 가능
- 대용량 접착제 저장 용기 지원으로 교체 빈도를 줄이고 생산 효율 향상
장비 구조 편의성
- 전후면 **더블 개폐 도어(유럽식 개방형)**로 작업자가 직접 관찰, 조정, 기판 투입/배출에 용이
- 듀얼 디스플레이 모듈로 알람 및 경고 상황을 실시간으로 시각화하여 조작 및 모니터링 효율 증가
장비 안정 운용
- 전후면 **더블 개폐 도어(유럽식 개방형)**로 작업자가 직접 관찰, 조정, 기판 투입/배출에 용이
- 듀얼 디스플레이 모듈로 알람 및 경고 상황을 실시간으로 시각화하여 조작 및 모니터링 효율 증가
높은 호환성
레일 폭 조절 가능→ 다양한 규격의 제품과 라인 연동 호환 최대 2100mmx400mm 크기의 기판까지 한 번에 작업 가능
높은 호환성
레일 폭 조절 가능→ 다양한 규격의 제품과 라인 연동 호환 최대 2100mmx400mm 크기의 기판까지 한 번에 작업 가능
SPECIFICATIONS
| 모델명 | FS800F12 | FS800F15 | FS800F20 |
|---|---|---|---|
| 구조 | 독립형 장비 + 양측 상방 개폐 도어 구성 좌우 XYZ 개별 도포 유닛 + 듀얼 트랙 |
독립형 장비 + 양측 상방 개폐 도어 구성 듀얼 XYZ 실행 모듈 + 듀얼 트랙 |
독립형 장비 + 양측 상방 개폐 도어 구성 듀얼 XYZ 실행 모듈 + 듀얼 트랙 |
| 구동 방식 (X축 / Y축) | X/Y축: 직선 모터 + 광스케일 Z축: 동기 벨트 + 볼스크류 모듈 |
X/Y축: 직선 모터 + 광스케일 Z축: 동기 벨트 + 볼스크류 모듈 |
X/Y축: 직선 모터 + 광학 스케일 Z축: 동기 벨트 + 볼스크류 모듈 |
| 축수 | 총 6축 (2세트 XYZ축) | 총 6축 (듀얼 XYZ 실행 유닛) | 총 6축 (듀얼 XYZ 실행 유닛) |
| 외형 크기 (W×D×H) | 2100 × 1800 × 1600mm | 2400 × 1800 × 1600mm | 3000 × 1800 × 1600mm |
| 도포 범위 (W×D) | 1200 × 800mm | 1500 × 800mm | 2100 × 800mm |
| 최대 속도 (X축 / Y축 / Z축) | X/Y축: 1000mm/s Z축: 500mm/s | X/Y축: 1000mm/s Z축: 500mm/s | X/Y축: 1000mm/s Z축: 500mm/s |
| 최대 가속도 (X축 / Y축 / Z축) | X/Y축: 1g Z축: 0.5g | X/Y축: 1g Z축: 0.5g | X/Y축: 1g Z축: 0.5g |
| 반복 위치 정밀도 (3시그마 기준) | X/Y축: ±0.015mm Z축: ±0.005mm | X/Y축: ±0.015mm Z축: ±0.005mm | X/Y축: ±0.015mm Z축: ±0.005mm |
| 위치 정밀도 (3시그마 기준) | X/Y축: ±0.03mm Z축: ±0.01mm | X/Y축: ±0.03mm Z축: ±0.01mm | X/Y축: ±0.03mm Z축: ±0.01mm |
| 트랙 폭 조절 방식 | 자동 조절 | 자동 조절 (3개 구동 모터 적용) | 자동 조절 (3개 모터 적용) |
| 트랙 폭 조절 범위 | 150~400mm (단일 트랙 기준) | 150~400mm (단일 트랙 기준) | 150~400mm (단일 트랙 기준) |
| Z축 하중 (kg) | 5kg | 5kg | 5kg |
| 컨베이어 벨트 하중 (kg) | 5kg | 10kg | 10kg |
| 최대 기판 두께 (mm) | 0.5~10mm | 0.5~10mm | 0.5~10mm |
| 기판 상부 최대 허용 높이 | 25mm | 25mm | 25mm |
| 기판 하부 최대 허용 높이 | 25mm | 25mm | 25mm |
| 이송 트랙 | 벨트, 체인, 더블 체인 옵션 가능 (커스터마이징) |
벨트, 체인, 더블 체인 옵션 가능 (커스터마이징) |
벨트, 체인, 더블 체인 옵션 가능 (커스터마이징) |
| 카메라 화소 (옵션) | 130만 화소 흑백 카메라 (옵션) | 130만 화소 흑백 카메라 (옵션) | 130만 화소 흑백 카메라 (옵션) |
| 광원 | RGB 컬러 광원 (옵션) | RGB 컬러 광원 (옵션) | RGB 컬러 광원 (옵션) |
| 운영 시스템 | Windows 10 64비트 시스템 | Windows 10 64비트 | Windows 10 64비트 |
| 입력 전압 | 220V AC 50±Hz | 220V AC 50±Hz | 220V AC 50±Hz |
