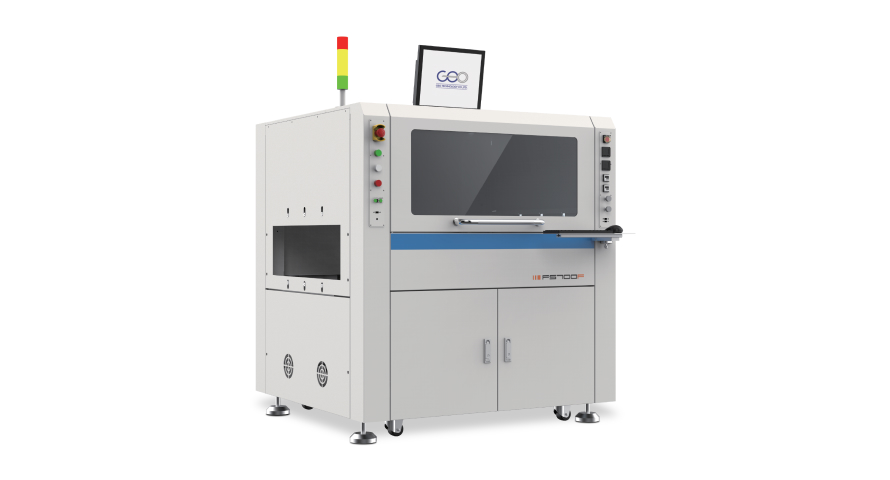

FS700
고정밀 듀얼 구동 4밸브 디스펜싱 장비
HOME캐비넷형 비전 디스펜서 시스템
FS시리즈
고정밀 듀얼 구동 4밸브 디스펜싱 장비
FS700은 VCM, MEMS, MiniLED, SMT 등 산업의 니즈에 맞춰 개발된 고속, 고정밀, 고유연성을 갖춘
인라인 4밸브 디스펜싱 장비입니다.
해당 장비는 2/3/4개의 밸브를 장착해 동기식 또는 독립식 구동이 가능하며, 생산 효율을 획기적으로 향상시킬 수 있습니다.
FS시리즈
고정밀 듀얼 구동 4밸브 디스펜싱 장비
FS700은 VCM, MEMS, MiniLED, SMT 등 산업의 니즈에 맞춰 개발된 고속, 고정밀, 고유연성을 갖춘 인라인 4밸브 디스펜싱 장비입니다.
해당 장비는 2/3/4개의 밸브를 장착해 동기식 또는 독립식 구동이 가능하며, 생산 효율을 획기적으로 향상시킬 수 있습니다.
고속 및 고정밀 디스펜싱 실현
- 유연한 구동 방식, 광학 정밀 측정, 리니어 모터 기반의 직선 구동을 통해 넓은 작업 영역에서도 고정밀 디스펜싱을 실현합니다.
- 4개 독립 밸브 동시 점사로 작업 효율을 대폭 향상시킵니다.
고속 및 고정밀 디스펜싱 실현
- 유연한 구동 방식, 광학 정밀 측정, 리니어 모터 기반의 직선 구동을 통해 넓은 작업 영역에서도 고정밀 디스펜싱을 실현합니다.
- 4개 독립 밸브 동시 점사로 작업 효율을 대폭 향상시킵니다.
높은 유연성
모듈화설계를 채택하여 다양한 공정 모듈과 호환되며, VCM / CCM / MEMS/SMT/MiniLED 등 다양한 분야에 빠르게 적용할 수 있습니다.
높은 유연성
모듈화설계를 채택하여 다양한 공정 모듈과 호환되며, VCM / CCM / MEMS/SMT/MiniLED 등 다양한 분야에 빠르게 적용할 수 있습니다.
장비 안정 운용
업계 최초의 일체형 주조 프레임 구조를 채택하여 우수한 진동 흡수 성능을 제공하고, 고속 운전 시 발생할 수 있는 충격과 진동을 효과적으로 완화하여 장비의 장기적 안정성을 보장합니다.
장비 안정 운용
업계 최초의 일체형 주조 프레임 구조를 채택하여 우수한 진동 흡수 성능을 제공하고, 고속 운전 시 발생할 수 있는 충격과 진동을 효과적으로 완화하여 장비의 장기적 안정성을 보장합니다.
정보화 관리 요구 대응
MES 시스템과 연동 가능하며, 생산 상태 정보의 실시간 업로드, 이상 알림 및 추적 기능을 통해 국제반도체 통신 프로토콜과도 완벽하게 호환됩니다.
정보화 관리 요구 대응
MES 시스템과 연동 가능하며, 생산 상태 정보의 실시간 업로드, 이상 알림 및 추적 기능을 통해 국제반도체 통신 프로토콜과도 완벽하게 호환됩니다.
적용 분야
· SMT
· VCM/CCM
· MiniLED
· MEMS
적용 분야
· SMT
· VCM/CCM
· MiniLED
· MEMS
SPECIFICATIONS
| 전체 면적 | 외형 크기 (WDH) | 1360×1465×1800mm |
| 청정도 등급 | 작업 구역 청정도 | Class 100 |
| 작업 환경 요건 | 작업 온도 | 23±3℃ |
| 상대 습도 | 30–70% | |
| 이동 시스템 | 도포 범위 (W*D) | 640*600mm (밸브별 독립 도포 범위) |
| Y축 이동 범위 | 모든 도포 헤드(카메라 중심/높이 측정/밸브 노즐 포함)는 공정 모듈의 세라믹 기준판, 커터 정렬기, 카메라 캘리브레이션판에서 작업 가능 | |
| X1/X2/X3/X4 이동 거리 | 640mm | |
| 인접 밸브 간 최소 간격 | 60mm (옵션으로 40mm 간격 배치 가능) | |
| 반복 위치 정밀도 (3시그마 기준) | X/Y ≤ ±10μm YY/Z ≤ ±5μm | |
| 위치 정밀도 (3시그마 기준) | X/Y ≤ ±15μm YY/Z ≤ ±10μm | |
| 최대 이동 속도 | X/Y 1300mm/s Z/YY 500mm/s | |
| 최대 가속도 | X/Y 1.3g Z/YY 0.5g | |
| 컨베이어 트랙 | 벨트 재질 | 정전기 방지형 평벨트 |
| 폭 조절 방식 | 자동 폭 조절 | |
| 레일 높이 | 890~960mm 조절 가능 | |
| 폭 조절 범위 | 50~610mm | |
| 최대 지그 길이 지원 | 700mm | |
| 비전 시스템 | 카메라 화소 | 130만 화소 |
| 광원 | 링 조명 + 동축 적색광 조합 | |
| 무게 측정 시스템 | 계량 정밀도 | 정밀도 0.1mg / 0.01mg |
| 공정 모듈 | 커터 정렬 (또는 칼날 기준 정렬) | 정렬 정밀도 1μm |
| 접착제 제거 (또는 글루 클리닝) | 음압 이상 알림 기능 지원 | |
| 레이저 기준판 (또는 레이저 캘리브레이션 보드) | 지원 | |
| 네트워크 통신 | 고객의 SECS-GEM/MES 통신 요구사항 충족 | 고객 환경에 따라 현장 셋업 필요 |
| 상·하위 장비 인터페이스 연동 가능 | 표준 SMEMA 인터페이스 지원 |
